Alu-Panzer konfigurieren

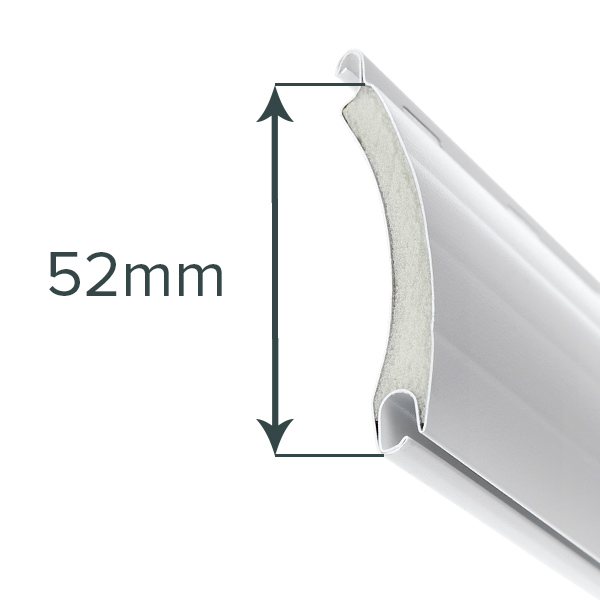

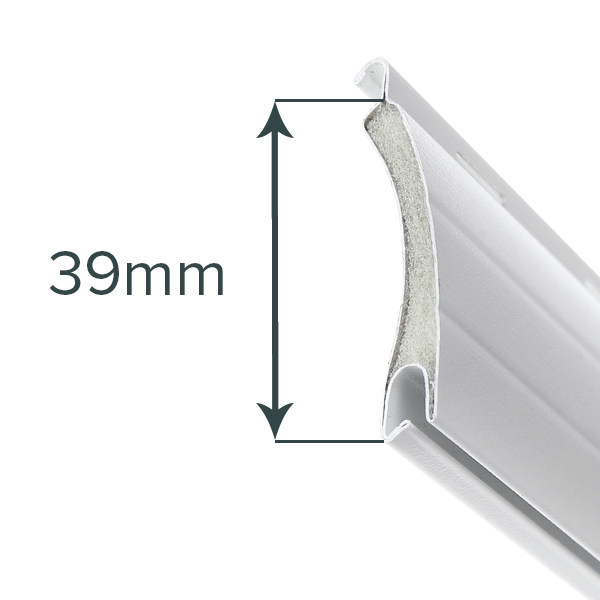

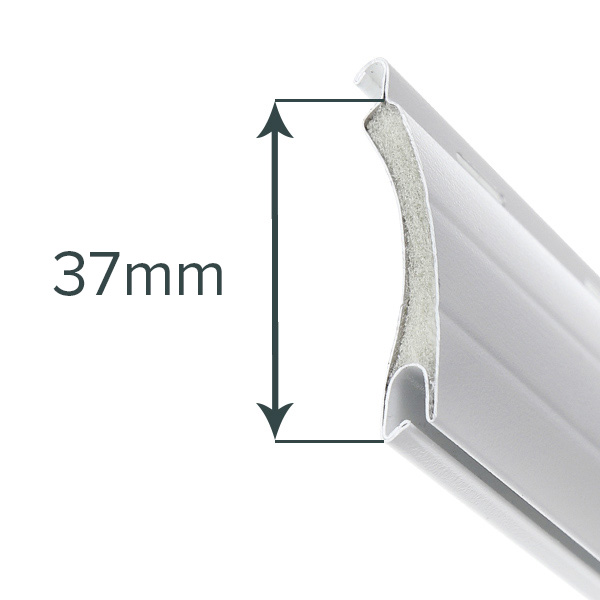

Profil, Innenmaß und Farbe wählen. Endleiste mit Gummi und Sicherungsfedern inklusive.
So messen Sie richtig
Führungsschienen · Breite und Höhe
Breite messen
Messen Sie von der Innenkante der linken bis zur Innenkante der rechten Führungsschiene: oben, in der Mitte und unten. Tragen Sie das kleinste Innenmaß in Millimetern ein – selbst nichts abziehen.
Der Konfigurator zieht insgesamt 10 mm ab. Das Ergebnis ist die fertige Panzerbreite mit insgesamt 10 mm Spiel. Keine weiteren Abzüge.
1.000 mm kleinstes Innenmaß
− 10 mm = 990 mm fertige Panzerbreite
Stabzuschnitt: 1.000 − 20 = 980 mm
+ 5 mm Arretierung links + 5 mm rechts
= 990 mm fertige Panzerbreite.
Führungsschienenhöhe messen
Messen Sie die vollständige Höhe der vorhandenen Führungsschiene: vom tatsächlichen unteren Ende bis zur oberen Führungsschienenkante beziehungsweise zur Unterkante des Rollladenkastens. Den Kasten selbst nicht mitmessen.
Reicht die Führungsschiene unterhalb der Außenfensterbank weiter, muss dieser Abschnitt mitgemessen werden. Die Fensterbank ist deshalb nicht automatisch der untere Messpunkt.
1.400 mm vom unteren bis zum oberen Schienenende
= 1.400 mm Führungsschienenhöhe eingeben.
Diese Messstrecke gilt auch bei Vorbaurollläden. Nicht bis zur Wellenmitte messen.
Geben Sie das gemessene Schienenmaß unverändert ein. Prüfen Sie vor der Bestellung die Kompatibilität mit Ihrer vorhandenen Anlage; bei Unsicherheiten helfen wir Ihnen gerne.
Vor der Bestellung gut zu wissen
Häufige Fragen
Was bedeutet seitliche Arretierung?
Die Arretierungen sitzen an den Lamellenenden und verhindern, dass sich einzelne Stäbe seitlich gegeneinander verschieben.
Warum ist der fertige Panzer 10 mm schmaler?
Der Panzer benötigt seitliches Spiel in den Führungsschienen. Die Stäbe werden 20 mm kürzer zugeschnitten; die beidseitigen Arretierungen ergeben zusammen 10 mm. Damit beträgt die fertige Breite Messwert minus 10 mm.
Welche Höhe soll ich eingeben?
Tragen Sie die vollständige Führungsschienenhöhe ein: vom tatsächlichen unteren Schienenende bis zur oberen Schienenkante beziehungsweise Kastenunterkante. Ein Abschnitt unterhalb der Außenfensterbank zählt mit. Geben Sie diesen Messwert unverändert ein.
Sind die Farben am Bildschirm verbindlich?
Nein. Monitore stellen Farben unterschiedlich dar. Die RAL-Angaben dienen deshalb als Orientierung; geringe produktionsbedingte Farbabweichungen sind möglich.
